Wilo-Atmos GIGA-N 32/250-5,5/2-P5 pompa obiegowa normowa

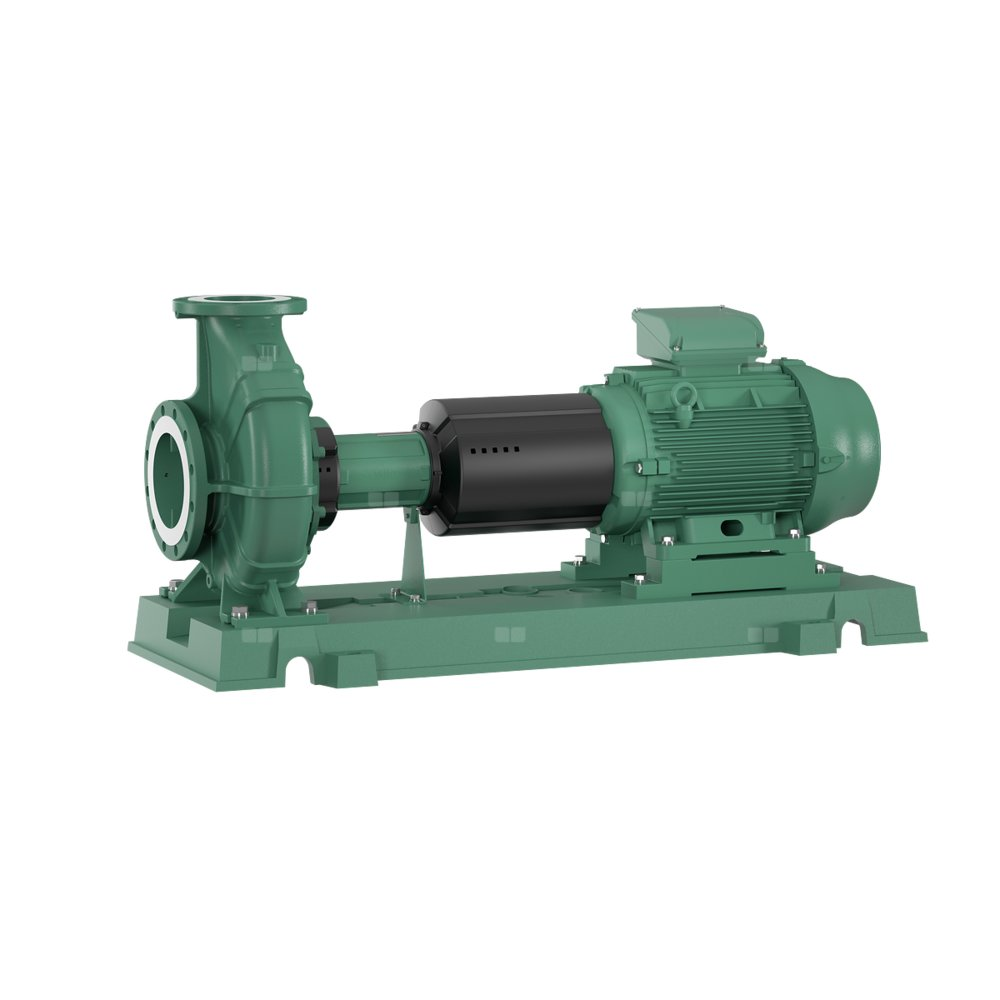

Jednostopniowa pompa wirowa jako pompa montowana na płycie podstawy zgodnie z EN 733, z osiowym króćcem ssawnym i promieniowym przyłączem ciśnieniowym, do ustawienia na fundamencie Pompa ze stopą podporową i zamocowana obudową łożyska, sprzęgłem, osłoną sprzęgła i silnikiem na wspólnej płycie podstawy.

Silnik IEC z 3 czujnikami termistorowymi Uszczelnienie wału przez niezależne od kierunku obrotów mieszkowe uszczelnienie mechaniczne. Korpus z żeliwa szarego, wał ze stali nierdzewnej, wirnik z żeliwa szarego. W standardzie powłoka kataforetyczna wszelkich elementów żeliwnych, stykających się z medium.

Wersje sprzęgła:

• Sprzęgło demontowalne (standard)
• Sprzęgło elastyczne (wersja P5, przy zmniejszeniu ceny)

Wersje wirników (za dopłatą):

• Brąz
• Stal nierdzewna

NOTYFIKACJA

Sprzęgło elastyczne nie zawiera elementu dystansowego.

Sprzęgło demontowalne to sprzęgło elastyczne z elementem dystansowym. Element dystansowy redukuje koszty konserwacji, podczas wymiany uszczelnienia mechanicznego nie jest konieczne ponowne ustawienie silnika.

Materiały

• Korpus pompy: 5.1301/EN-GJL-250, z powłoką kataforetyczną
• Wirnik: Żeliwo szare, Brąz, Stal nierdzewna
• Latarnia: Żeliwo szare
• Wał: Stal nierdzewna
• Uszczelnienie wału: AQ1EGG, Q1Q1X4GG, AQ1VGG, on request

Dane eksploatacyjne

• Przetłaczane medium: Glikol propylenowy, Glikol etylenowy, Woda
• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 140 °C
• Maks. ciśnienie robocze: 16 bar
• Maks. temperatura otoczenia: 40 °C
• Wskaźnik minimalnej energochłonności (MEI): 0.4

Dane silnika

• Przyłącze sieciowe: 3~400 V, 50 Hz
• Tolerancja napięcia: ±10 %
• Klasa sprawności energetycznej silnika: IE3
• Moc znamionowa : 5500
• Znamionowa prędkość obrotowa: 2930 Obroty / min
• Prąd znamionowy: 10.6 A
• Współczynnik mocy: 0.78
• Sprawność silnika ηm 50 %: 86.9
• Sprawność silnika ηm 75 %: 88.7
• Sprawność silnika ηm 100 %: 89.4
• Stopień ochrony: IP55
• Klasa izolacji: F

Wymiary montażowe

• Przyłącze po stronie ssawnej: DN 50
• Przyłącze po stronie tłocznej: DN 32

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Masa netto ok.: 204 kg
• Nazwa produktu: Atmos GIGA-N 32/250-5,5/2-P5
• Numer artykułu: 6086967
