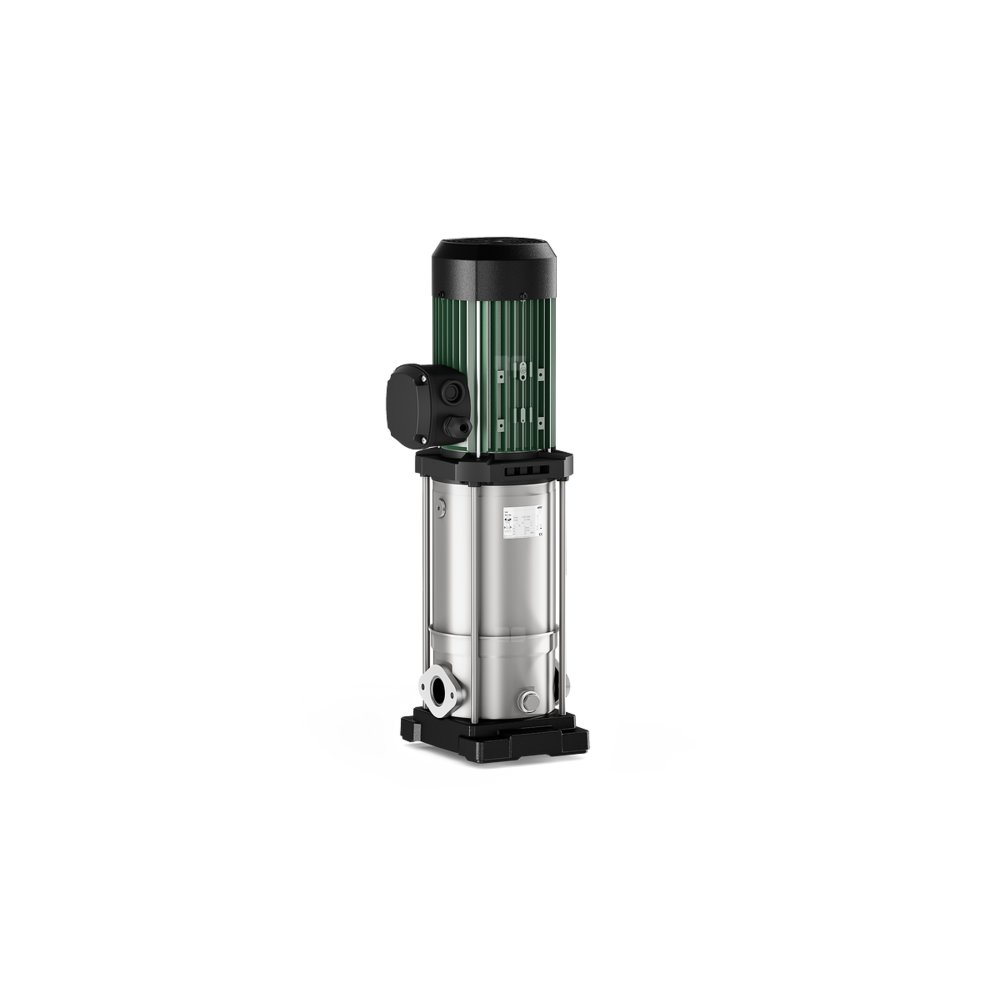

Wilo-MEDANA CV1-L.210-1/E/G/16O wysokociśnieniowa pionowa pompa do wody

Normalnie zasysająca, pionowa wysokociśnieniowa pompa wirowa o konstrukcji Inline.

Pompa o kompaktowej konstrukcji z wałem przelotowym silnik-pompa i niezależnym od kierunku obrotów uszczelnieniem mechanicznym. Komory stopni, wirniki i kierownice przepływowe ze stali nierdzewnej. Płyta podstawy pompy z żeliwa z powłoką kataforetyczną z połączeniem kołnierzowym owalnym.

Pompa służy do zaopatrywania w wodę i podwyższania ciśnienia, zarówno w przemysłowych systemach cyrkulacyjnych, jak i w obiegach wody procesowej i zamkniętych obiegach chłodzenia. Można ją stosować również w systemach przeciwpożarowych, myjniach, do nawadniania oraz podczas korzystania z wody deszczowej.

Cechy szczególne/zalety produktu

• Przystosowany do zastosowania z wodą użytkową i specjalnych zastosowań dzięki konstrukcji ze stali szlachetnej
• Oszczędzająca miejsca, kompaktowa i wytrzymała konstrukcja pompy
• Nadaje się do stosowania w temperaturach otoczenia do 50°C i do rozszerzonego obszaru zastosowań, szczególnie do integracji systemów

Zakres dostawy

• Wielostopniowa pionowa pompa Wilo-Medana CV1-L
• Przeciwkołnierze owalne ze stali nierdzewnej Rp 1 do Rp 2" z przynależnymi śrubami, nakrętkami i uszczelkami
• Instrukcja montażu i obsługi

Konstrukcja

• Pompa o konstrukcji Inline z przelotowym wałem silnika / pompy
• Hydraulika pompy i korpus pompy z 1.4301 (AISI 304)
• Wirniki pompy, komora stopniowa, wał i korpus pompy ze stali nierdzewnej 1.4404 (AISI316L) na zapytanie. Korpus pompy z 1.4404 (AISI316L) dostępny tylko z kołnierzem okrągłym DIN
• Z połączeniem kołnierzowym owalnym
• Kołnierz okrągły DIN lub przyłącze Victaulic dostępne na zapytanie
• Silnik prądu przemiennego lub indukcyjny trójfazowy
• Zabezpieczenie silnika jest opcjonalnie dostępne dla silnika 3~. Ta opcja jest wymagana w przypadku korzystania z zewnętrznej przetwornicy częstotliwości
• Silnik prądu przemiennego, wyposażony w kondensator, ze zintegrowanym termicznym zabezpieczeniem silnika (wraz z automatycznym, ponownym włączaniem)
• Dopuszczenie do stosowania z wodą użytkową dla pomp na wszystkie części ze stali nierdzewnej, które mają kontakt z medium (wersja EPDM)
• Zestawy obejść są dostępne w ramach wyposażenia dodatkowego

Dane eksploatacyjne

• Przetłaczane medium: Woda

Dane produktu

• Min. temperatura przetłaczanej cieczy: -20 °C
• Maks. temperatura przetłaczanej cieczy: 120 °C
• Temperatura otoczenia min.: -15 °C
• Maks. temperatura otoczenia: 50 °C
• Maks. ciśnienie robocze: 16 bar
• Maks. ciśnienie na dopływie: 6 bar
• Wskaźnik minimalnej energochłonności (MEI): 0.7

Dane silnika

• Przyłącze sieciowe: 3~460 V, 60 Hz
• Tolerancja napięcia: ±10 %
• Znamionowa moc silnika: 2500
• Klasa sprawności energetycznej silnika: -
• Prąd znamionowy: 4.5 A
• Znamionowa prędkość obrotowa: 3500 Obroty / min
• Sprawność silnika ηm 50 %: 87.7
• Sprawność silnika ηm 75 %: 88.8
• Sprawność silnika ηm 100 %: 86.5
• Klasa izolacji: F
• Stopień ochrony: IP55

Materiały

• Korpus pompy: Stal nierdzewna
• Wirnik: Stal nierdzewna
• Wał: Stal nierdzewna
• Uszczelnienie wału: BQ1EGG
• Materiał uszczelnienia: EPDM
• Materiał komora stopniowa: Stal nierdzewna

Wymiary montażowe

• Przyłącze po stronie ssawnej: G 1
• Przyłącze po stronie tłocznej: G 1

Informacje na temat umiejscowienia zamówień

• Produkt: Wilo
• Nazwa produktu: Medana CV1-L.210-1/E/G/16O
• Masa netto ok.: 28.5 kg
• Numer artykułu: 4240483
