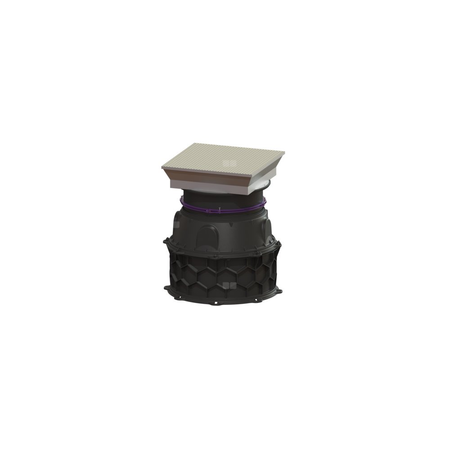

Studzienka techniczna do zabudowy w ziemi z włazem LW 800 z nasada i pokrywą kwadratową ze stali nierdzew. kl. D T: 870-1119mm

KESSEL M. studzienki LW 1000 płyta podł., zabudowa w ziemi, głębokość zabudowy 870 - 1119 mm, szer. w świetle wejścia (LW) 800 mm, klasa obciążenia D 400

• Modułowy system z prostymi segmentami łączącymi i elementami pośrednimi o wysokości 250 i 500 mm
• Innowacyjna struktura plastra miodu
• Zabudowa w wodzie gruntowej do 3000 mm

M. studzienki LW 1000 płyta podł. Dostęp LW 800, 870-1119 mm, Klasa D

Moduł studzienki do ustawienia mokrego lub suchego jest wyposażony w zainstalowane stopnie złazowe wg DIN EN 13101 i BGR 177, wszystkie potrzebne uszczelki i kliny łączące oraz stożek z nasadą teleskopową. Elementy pośrednie wykonane z trwałego tworzywa sztucznego (PE) posiadają uniwersalne możliwości podłączenia. Modułowy system konstrukcyjny elementów KESSEL pozwala na elastyczne łączenie z elementami pośrednimi, stożkiem, nasadą i pokrywą.

Wersja

• Wskazówka dotycząca głębokości zabudowy: Dla klasy obciążenia D należy w miejscu instalacji użyć płyty odciążającej

Cechy ogólne

• Kolor: czarny
• Materiał: PE-HD
• Norma: EN 13598-2
• Sposób zabudowy: zabudowa w ziemi
• Stan w momencie dostawy: w częściach do montażu w miejscu instalacji (stopnie złazowe są zamontowane fabrycznie)
• Aprobata: Z-42.1-527

Wymiary

• Ciężar netto: 188,6 kg
• Ciężar brutto: 208,66 kg
• Odporność na wodę gruntową od dolnej krawędzi dna: 3000 mm
• Głębokość zabudowy: 870 - 1119 mm
• Możliwość regulacji wysokości: Nasada teleskopowa
• długość: 1200 mm
• Szerokość: 1200 mm
• Wymiar opakowania: dł.: 1200 mm
• Wymiar opakowania: szer.: 1200 mm
• Wymiar opakowania: wys.: 2200 mm

Zbiornik/korpus

• Maks. otwór na dopływ (DN): 150 mm
• szer. w świetle zbiornika urządzenia (LW): 1000 mm
• szer. w świetle włazu (LW): 800 mm

Cechy pokrywy

• Typ pokrywy: pokrywa kwadratowa
• Materiał pokrywy: Stal nierdzewna
• Pokrywy, Szerokość: 1005 mm
• Pokrywy, Wysokość: 245 mm
• Pokrywy, Długość: 1096 mm
• Powierzchnia: przeciwpoślizgowy
• Blokada: zaryglowany
• Klasa obciążenia: D 400 (EN 124)
• Szczelność: wodoszczelny
